一、产品概述

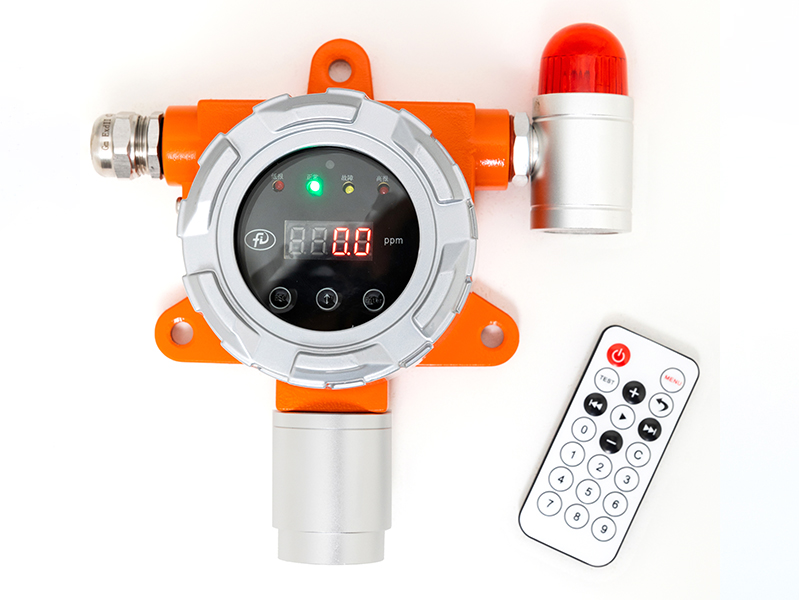

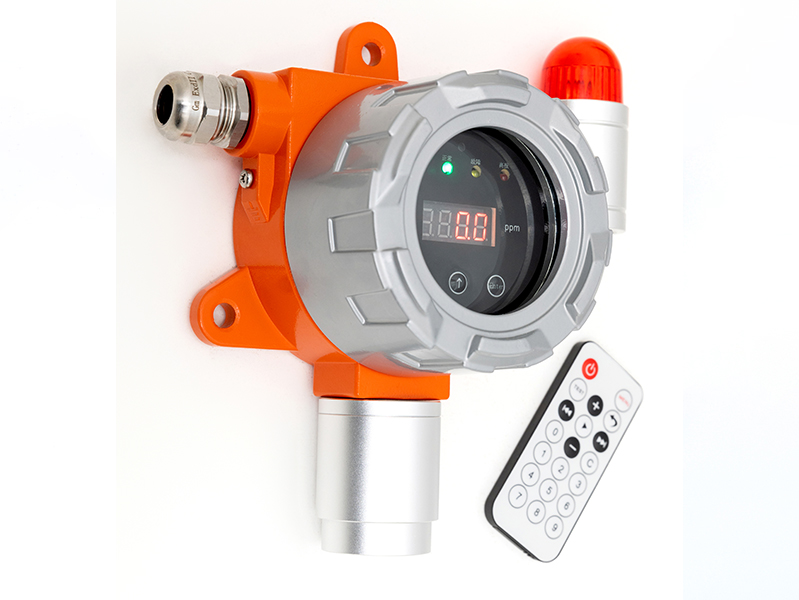

        GQ-FD-3002型VOC探测器（以下简称探测器）是本公司研制的一款可同时输出4～20mA电流信号和RS485数字信号（标准Modbus RTU）,并实时显示的智能型探测器。该产品具有高稳定、高准确和高智能化的特点。
        该探测器采用PID光离子式传感器，适用于挥发性有机化合物气体存在的场所，实时显示气体的浓度值。当现场气体的浓度超出所设置的报警值时，探测器发出现场声光报警信号、按浓度输出电流信号和数字信号、输出开关量信号，可联动外接设备：如声光报警、打开排风、关闭阀门等，有效保障人身安全。

        光离子气体传感器（PID）是基于光离子电离气体的原理进行气体检测的。使用离子灯产生的紫外光对目标气体进行照射/轰击，目标气体吸收了足够的紫外光能量后就会被电离，通过检测气体电离后产生的微小电信号，即可检测出目标气体的浓度。

        绝大多数空气（N2、O2和CO2）的光离子能量都高于离子灯所提供的能量，所以空气的成份是不会被检测到的。因此，光离子气体传感器非常适合用来检测环境气体中的多种挥发性有机化合物（VOCs），并且不受空气的干扰，检测精度可达到ppb级别。

  探测器的设计开发遵循了以下现行 标准：GB3836.1-2010《爆炸性气体环境用电气设备 第1部分：通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》，并通过防爆认证；GB12358-2006《作业场所环境气体检测报警仪通用技术要求》；GBT50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》；同时型号编制上参考了GB15322.1-2019《工业及商业用途点型可燃气体探测器》有关规定进行。

  探测器的生产校准过程借鉴了以下现行计量检定规程：JJG695-2019 《硫化氢气体检测仪检定规程》。

二、产品特点

（1）数码管显示；

（2）采用进口电化学传感器，测量精度高，稳定性好，抗干扰能力强；

（3）通用4-20mA电流信号、通用RS485数字信号（标准标准Modbus RTU），方便连接上位机。

（4）红外遥控设计，现场无需开盖即可完成对探测器的调校操作；

（5）内置两组无源开关量输出，一组声光接口。

（6）采用智能模组 带智能零点抑制功能，数码显示 带抗电磁干扰设计

（7）带防雷防浪涌功能 带电源反极性保护和过压保护

三、技术参数

产品型号：GQ-FD-3002

测量范围：0~10ppm / 0~100ppm / 0~1000ppm

检测原理：PID 光离子式

执行标准：GB12358-2006

采样方式：扩散式

*小读数：0.1pmm

显示方式：数码管

工作电压：24V  DC

工作环境：-10℃~55℃

响应时间：≤30S

示值误差：≤±10%

防爆等级：Exd II CT6 Gb

输出信号：4-20mA+2组开关量+RS485信号(Modbus RTU)

四、可检测气体种类

      PID可以检测大量含碳的有机化合物，包括：

      芳香类：含有苯环的系列化合物，比如：苯，甲苯，萘等等。

      酮类和醛类：含有C=O键的化合物。比如：丙酮，等等

      氨和胺类：含N的碳氢化合物。比如二甲基胺等等。

      卤代烃类：硫代烃类：

      不饱和烃类：烯烃等等

      醇类

      不含碳的无机气体：氨、砷、硒等，溴和碘类等等。

      PID不能检测出的气体有：

      离子化电位高于PID紫外灯能量的挥发性有机气体，放射性，空气(N2, O2, CO2, H2O)，

      常见毒气(CO, HCN, SO2)，

      天然气(甲烷、乙烷、丙烷等)，

      酸性气体(HCl, HF, HNO3)，氟力昂气体，臭氧，非挥发性气体等等。

     离子化电位高于PID紫外灯能量的挥发性有机气体，也无法被检测。

      五、CF校正系数

      校正系数（CF，也称之为响应系数）是使用PID时特别要注意的一个参数。

      它们代表了用PID测量特定单一组分气体的灵敏度，它用在当以一种气体校正PID后，

      通过CF直接得到另一种气体的浓度，从而减少了准备很多种标气的麻烦。

      具体每种待测气体的CF校正系数，请详询仪器制造商。
